大東海泵業無錫有限公司是一家專業的離心泵生產廠家。在客戶離心泵選型時，我公司水泵廠家會提供完善的離心泵型號、離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于離心泵電機星形和三角形接法有什么區別的知識：

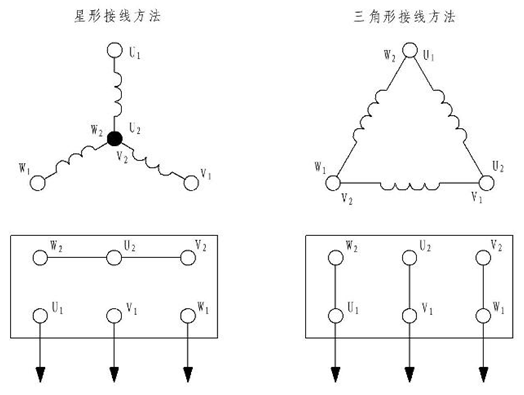

離心泵電動機三角形接法和星形接法如下圖：

1、異步電動機因其結構簡單、價格便宜、可靠性高等優點被廣泛應用.但在起動過程中起動電流較大,所以容量大的電動機必須采取一定的方式起動,星三角形換接起動就是一種簡單方便的降壓起動方式.星三角起動可通過手動和自動操作控制方式實現。
2、對于正常運行的定子繞組為三角形接法的鼠籠式異步電動機來說，如果在起動時將定子繞組接成星形，待起動完畢后再接成三角形，就可以降低起動電流，減輕它對電網的沖擊。這樣的起動方式稱為星三角減壓起動，或簡稱為星三角起動（Y-Δ起動）。
假設供電電源不變。
Y接時，線電壓施加在兩個繞組至上，兩個繞組的電壓相位呈120°，這樣，單個繞組承受的電壓為線電壓的根號3分之一。繞組電壓較低，繞組電流相應較小。
△接時，線電壓施加在單個繞組上，繞組承受了全部的線電壓。繞組電壓較高，繞組電流相應較大。
Y接時，繞組電流（相電流）等于線電流，又由于繞組電流較小，因此，相電流較小。
△接時，線電流分別流向兩個繞組，電流相位差為120°，繞組相電流為線電流的根號3分之一，又由于繞組相電流較大，因此，線電流更大。
有些電機既可以Y接，也可以△接，一種重要用途就是用于Y/△啟動，也就是正常運行時，應該采用△接，那么啟動時，采用Y接，這樣，繞組上的電壓相對較低，可以減小啟動電流，啟動后，轉為△接，電機繞組在正常電壓下正常運行。
當然，既然可以用兩種連接方式，那么，兩種方式下都可正常運行，但是，不同接法時，電機的額定電壓是不同的。
比如說，△接時，對應額定電壓（線電壓也是相電壓）為380V，那么Y接時，對應額定電壓（線電壓）380V*根號3≈660V。
也可以這樣理解，離心泵電機真正關注的是施加在繞組上的電壓，對于同一臺電機，不論你采用哪種接法，正常運行時，繞組電壓不能變。對于Y/△啟動，啟動時，繞組電壓低于額定的繞組電壓，所以可以減小啟動電流。
三角形接線時，三相電機每一個繞組承受線電壓（380V），而星形接線時，電機每一承受相電壓（220V）。在電機功率相同的情況，角線電機的繞組電流較星接電機電流小。
當離心泵電機接成Y型運行時起動轉矩僅是三角形接法的一半，但電流僅僅是三角形起動的三分之一左右。三角形起動時電流是額定電流的4－7倍，但轉矩大。轉速是一樣的，但轉矩不一樣。
三角形接法：
離心泵電機的三角形接法是將各相繞組依次首尾相連，并將每個相連的點引出，作為三相電的三個相線。三角形接法時電機相電壓等于線電壓；線電流等于根號3倍的相電流。
星形接法：
離心泵電機的星形接法是將各相繞組的一端都接在一點上，而它們的另一端作為引出線，分別為三個相線。星形接時，線電壓是相電壓的根號3倍，而線電流等于相電流。
星形接法由于起輸出功率小，常用于小功率，大扭矩電機，或功率較大的電機起步時候用，這樣對離心泵損耗較小，正常工作后再換用三角形接法。這就是常常說到的星三角啟動。
離心泵電動機接法選擇是三相電機，單相電機沒有以上兩種接法的說法。一般3KW以下的離心泵電動機星型接法的較多，3千瓦以上的離心泵電動機一般都角型接法。按規定，大于15kw的離心泵電動機需要星型啟動角型運行，以降低啟動電流。
